Рабочий проект систем отопления и вентиляции энергоблока КС: Решения по системе отопления энергетического блока: 1. В качестве отопительных приборов в энергоблоке приняты регистры из 6 гладких электросварных прямошовных труб ф 114x4.0 по ГОСТ 10704-91* 2. Все отопительные приборы и трубопроводы выполнены на сварке. 3. Неизолированные трубопроводы и отопительные приборы после монтажа окрасить маслянной краской за 2 раза. 4. В помещении КТП для проведения ремонтных работ предусмотреть использование тепловентилятора КЭ-7.5ТВ, позволяющего повысить температуру внутреннего воздуха в помещении от +5°С до +16°С. Решения по системе вентиляции энергетического блока: 1. Вентиляция аккумуляторной предусмотрена приточно-вытяжной механической и естественной. 2. Приток в помещение аккумуляторной осуществляется при открывании заслонки Р200х400э, сблокированной с вытяжной системой. Вытяжная система сблокированна с аккумуляторной батареей и включается при достижении 2,3В на аккумуляторах. 3. Вытяжная вентиляция - механическая через эжектор. Разряжение создается вентиляторами, установленными на крыше, один-рабочий, второй -резервный. Вытяжка осуществляется из верхней и нижней зон: 1/3 - из нижней, 2/3 - из верхней. Так же проектом предусмотрена естественная вытяжная вентиляция в размере 1-го крата. 4. Вентиляция КТП и электрощитовой приточная механическая, вытяжная -естественная по тепловыделениям от оборудования в летний период.

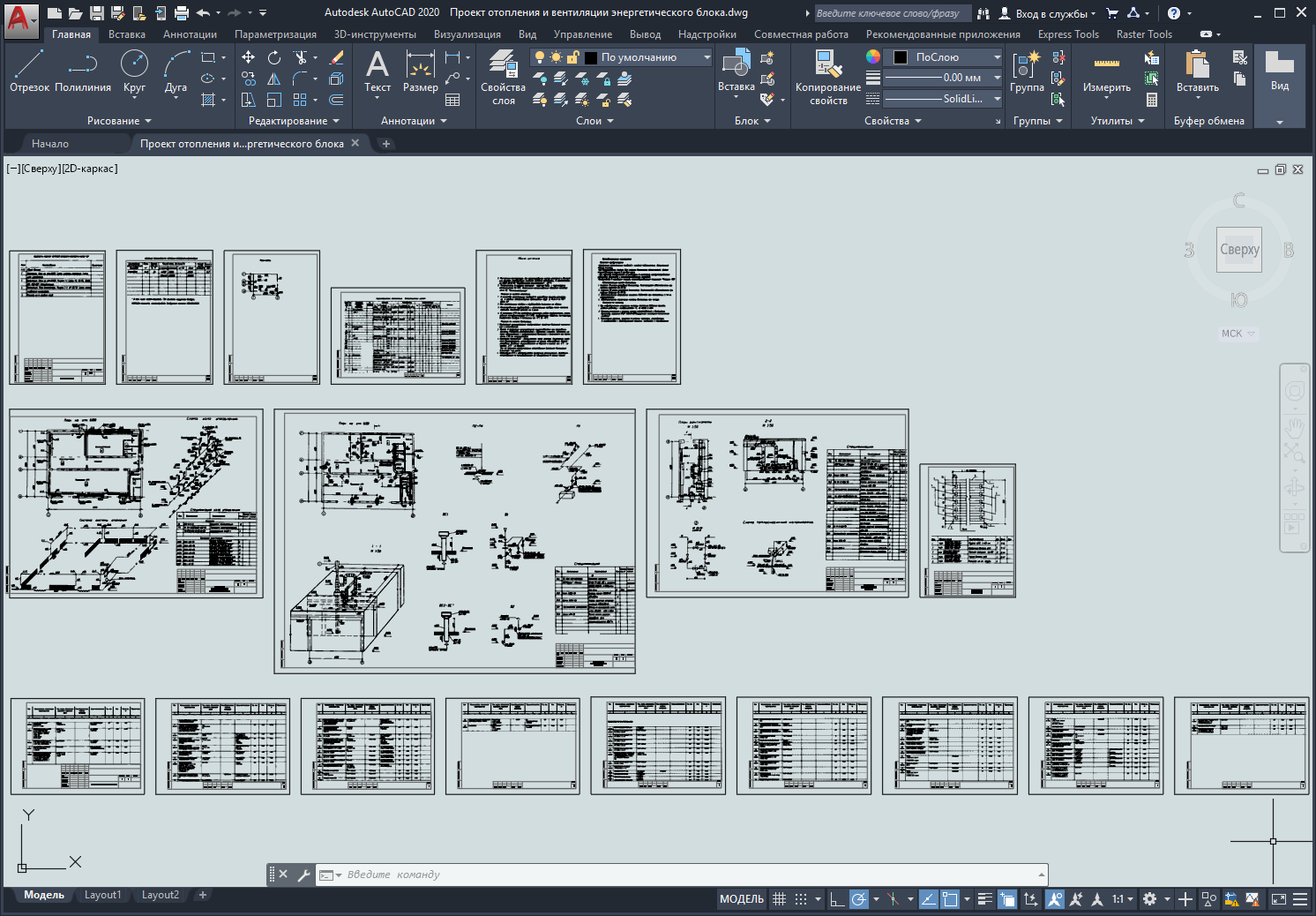

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый) Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg
Скачать файл «Проект отопления и вентиляции энергетического блока»
Метки: газокомпрессорная станция, энергоблок
